無菌級雙管板換熱器的獨特設計

點擊次數:   更新時間:23/04/10 10:21:04     來源:www.rtsky.cn關閉分    享:
  無菌級雙管板換熱器是一種我們不經常見到,但是也與我們生活密切相關的產品,它主要應用于注射水循環系統的冷卻/加熱、藥液的冷卻/加熱、潔凈蒸汽冷凝及冷卻、高潔凈液體的溫度控制等方面,一直服務于我們的生活重要的環節。
  無菌級雙管板換熱器設計獨特,使管程和殼程分別采用各自的管板進行連接,打破傳統列管換熱器管程和殼程共用一個連接管板,大限度的降低了交叉污染的風險,便于及時發現泄漏隱患,確保用戶的生產。

  換熱器采用固定管板結構,管束不能抽出清洗,這是與單管板換熱器可采用多種結構型式、管束可以抽出清洗不同的地方。對于溫差較大的換熱器,筒體上可加裝波紋膨脹節;而單管板換熱器除可考慮筒體上加裝波紋膨脹節外,常采用浮頭或U型管型式來補償。對于換熱器,存在兩種設計理念的認識:一種認為換熱器用于防止管殼程間介質混串的場合,設計在內外管板之間空腔上加裝排液倒淋閥,供日常觀察和內管板發生泄漏時排放,使得管殼程介質切實被內外二層管板隔離。這是采用雙管板結構型式的主要目的。

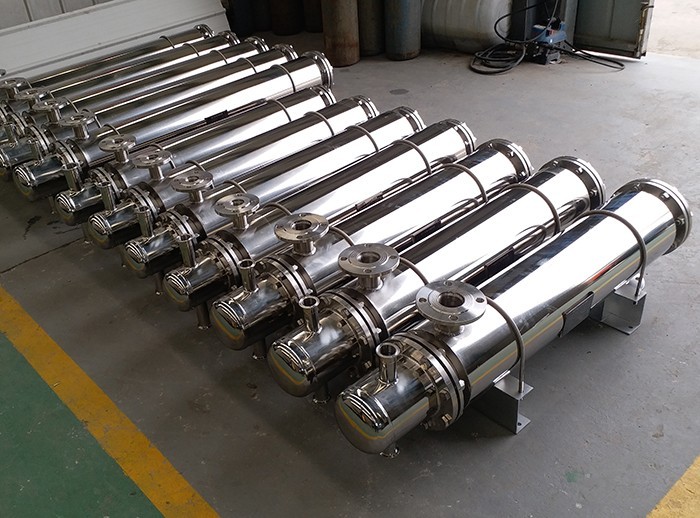

雙管板換熱器

  另一種認為雙管板換熱器可用于管殼程間介質壓差很大的場合,設計在內外管板之間的空腔中加入一種介質,來減小管殼程間介質的壓差。這和一般單管板換熱器一樣,不能保證外管板上管口不發生泄漏。雙管板之間的隔離腔是與單管板換熱器結構主要區別之處,該隔離腔不與管程、殼程相連通,不承受介質壓力,但承受設備的機械載荷與熱載荷。隔離腔的承載能力主要取決于雙管板間距。對固定式雙管板進行殼程水壓試驗時,內側管板與換熱管連接處可能存在泄漏,故在確定雙管板間距時必須考慮觀察、檢漏所需要的至小空間。
  無菌級雙管板換熱器適用于衛生等級要求較高的醫藥用注射液用水、純化水、水針劑等領域工況中,如:藥品加熱、冷卻;疫苗及血液制品冷卻加熱;注射水/純化水加熱冷卻、巴氏殺毒、過熱水滅菌等。
  雙管板換熱器主要應用于衛生等級要求較高的工況中,其獨特的設計使得換熱管內易于完全排空和保持清潔狀態,雙管板結構避免了常規換熱器易發生交叉污染的風險。
