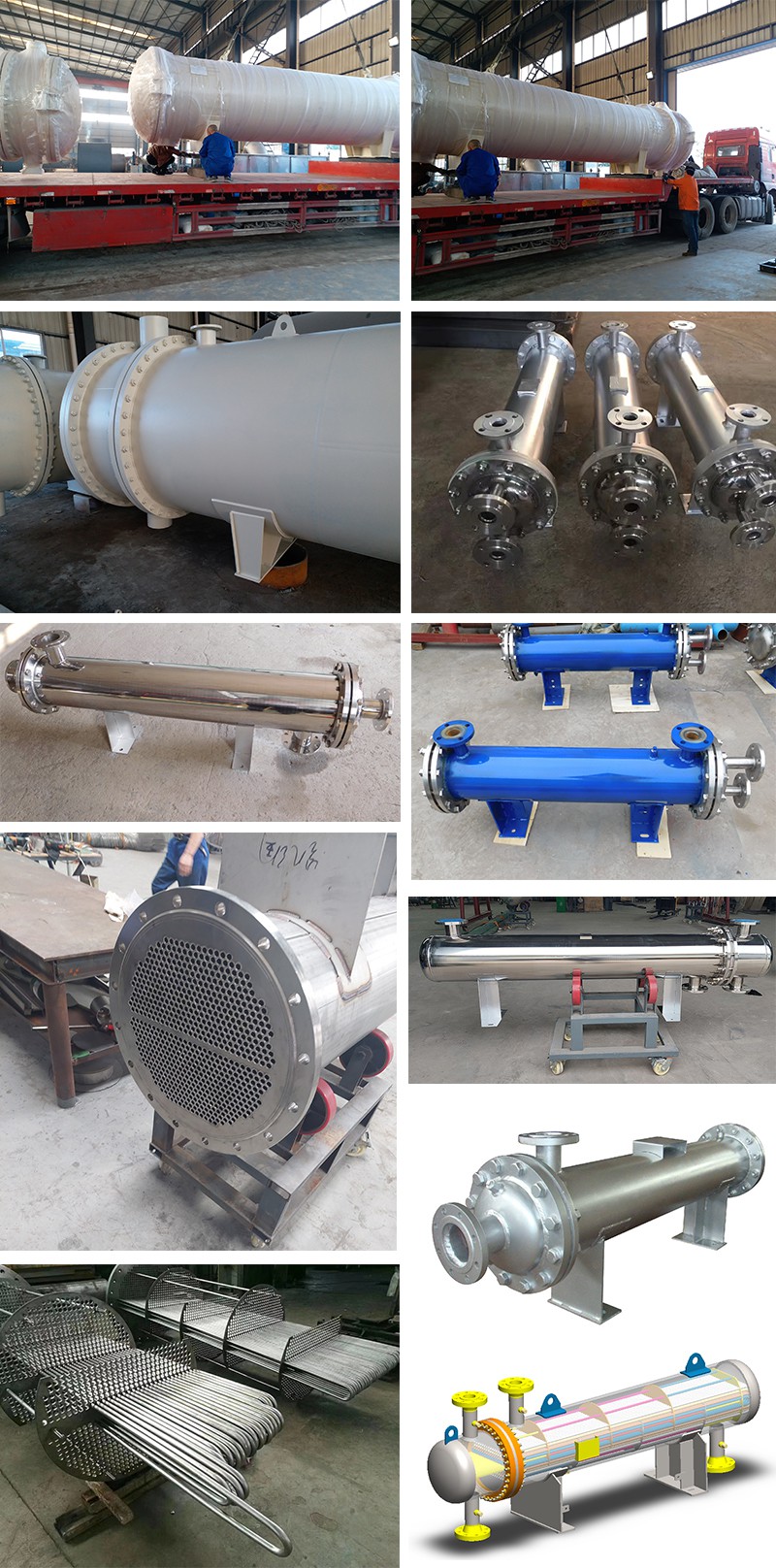

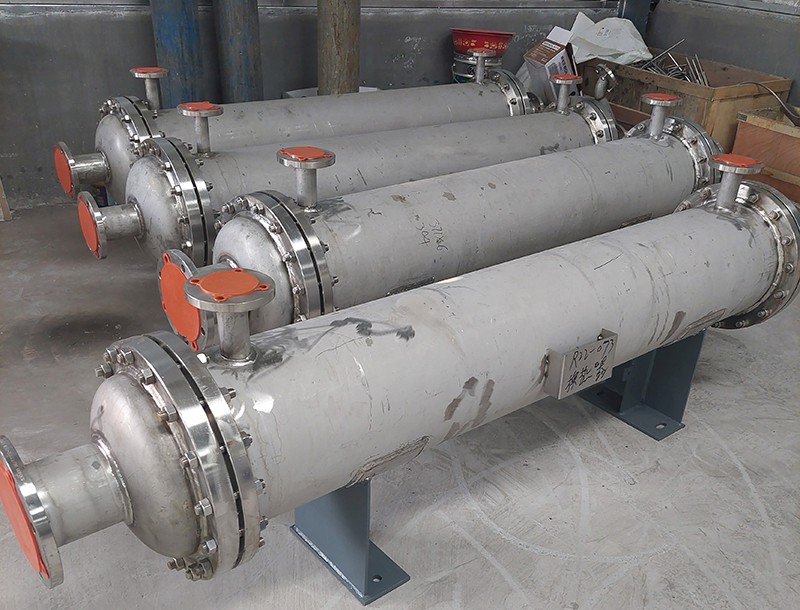

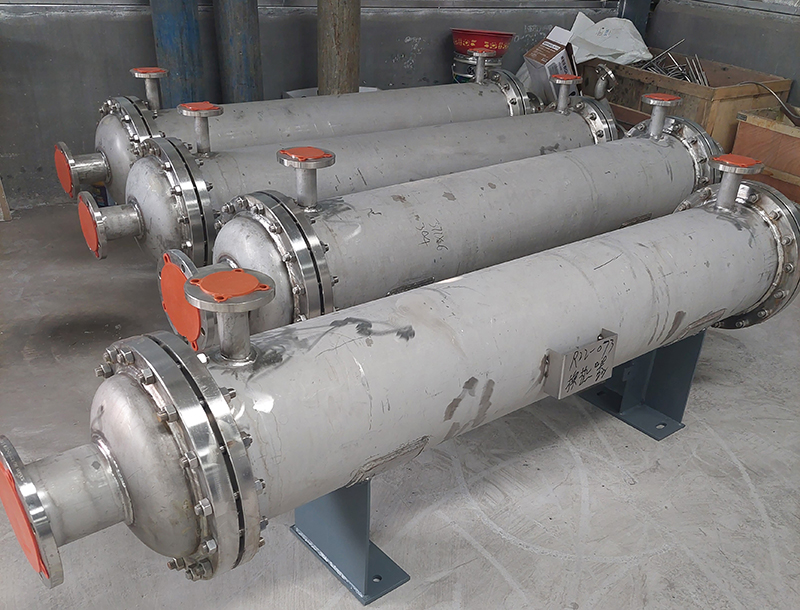

一、簡介：管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體.流體每通過管束一次稱為一個管程；每通過殼體一次稱為一個殼程。

　　換熱管采用湍流雙螺旋螺紋不銹鋼管或紫銅管，管內外均有多條螺旋槽紋，介質在流速很低的情況下也可以達到湍流狀態。當流體在管內流動時，受螺旋槽紋的引導，靠近壁面沿軸向運動同時，螺旋形的凸起也使流體產生周期性的擾動。前種作用有利于減少流體邊界層厚度；后一種作用會引起邊界層中流體質點的擾動。因而可以加快由壁面到流體主體的熱量傳遞。并且由于螺旋槽紋的存在加大了換熱管的實際換熱面積，因此用公稱傳熱面積計算的總傳熱系數大大提高，在實用流速范圍內，汽-水換熱時的總傳熱系數可達：K=4300～6000W/(m2·℃)；水-水換熱時總傳熱系數可達：K=3300～5600 W/(m2·℃)。該換熱器由于換熱管的特殊結構，流速高，運行阻力小，形成的強制湍流狀態使換熱器具有自潔功能，不易結垢，介質中的懸浮物及雜質不易附著。

　　二、管殼式換熱器類型

　　根據所采用的補償措施，管殼式換熱器可分為以下幾種主要類型：

　　1.固定管板式換熱器

　　管束兩端的管板與殼體聯成一體，結構簡單,但只適用于冷熱流體溫度差不大,且殼程不需機械清洗時的換熱操作。當溫度差稍大而殼程壓力又不太高時，可在殼體上安裝有彈性的補償圈，以減小熱應力。

　　2.浮頭式換熱器

　　管束一端的管板可自由浮動，完全消除了熱應力;且整個管束可從殼體中抽出,便于機械清洗和檢修。浮頭式換熱器的應用較廣，但結構比較復雜，造價較高。

　　3.U型管式換熱器?

　　每根換熱管皆彎成U形，兩端分別固定在同一管板上下兩區，借助于管箱內的隔板分成進出口兩室。此種換熱器完全消除了熱應力，結構比浮頭式簡單，但管程不易清洗。

　　4.渦流熱膜換熱器

　　渦流熱膜換熱器采用新的渦流熱膜傳熱技術，通過改變流體運動狀態來增加傳熱效果，當介質經過渦流管表面時，沖刷管子表面，從而提高換熱效率。高可達10000W/m2℃。同時這種結構實現了耐腐蝕、耐高溫、耐高壓、防結垢功能。其它類型的換熱器的流體通道為固定方向流形式，在換熱管表面形成繞流，對流換熱系數降低。

　　三、管殼式換熱器特點：

　　1.效率高節能，該換熱器傳熱系數為6000-8000W/m2.0C。

　　2.全不銹鋼制作，使用壽命長，可達20年以上。

　　3.改層流為湍流，提高了換熱效率，降低了熱阻。

　　4.換熱速度快，耐高溫（400℃），耐高壓（2.5Mpa）。

　　5.結構緊湊，占地面積小，重量輕，安裝方便，節約土建投資。

　　6.設計靈活，規格齊全，實用針對性強，節約資金。

　　7.應用條件廣泛，適用較大的壓力、溫度范圍和多種介質熱交換。

　　8.維護費用低，易操作，清垢周期長，清洗方便。

　　9.采用納米熱膜技術，顯著加大傳熱系數。

　　10.應用領域廣闊，可廣泛用于熱電、廠礦、石油化工、城市集中供熱、食品醫藥、能源電子、機械輕工等領域。
